一、BNC连接器的优势

BNC连接器在射频场景里非常常用，主要是因为稳、快、可靠。

特点总结：

1. 高频信号稳定：50Ω阻抗标准，视频和射频信号都能顺利传输。

2. 安装便捷：即插即用，无需额外工具，现场布线效率高。

3. 抗振动能力强：实验室和工业现场都能保持稳定连接。

小贴士 [BNC选择]：

优质BNC可以减少信号反射，让测试结果更可靠。

?? 二、RG316线缆特性

RG316是一款高性能射频同轴线缆，适合高频通信和测试环境。

• 耐高温、耐磨损：适合实验室和工业环境

• 50Ω阻抗：和BNC匹配，保证信号传输稳定

• 低衰减：高频信号损耗小，保证测量准确

小贴士 [线缆选型]：

高频应用时，尽量选择低损耗RG316，并控制布线长度，保证信号完整。

三、BNC×RG316匹配要点

1⃣ 阻抗匹配

BNC和RG316都是50Ω阻抗，这是保证信号稳定的基础。

小贴士 [阻抗匹配]：

阻抗不一致会导致信号反射，影响测量结果。

2⃣ 控制布线长度

RG316灵活，但长距离仍会增加信号衰减。

小贴士 [长度控制]：

尽量缩短线缆长度，必要时使用射频放大器补偿。

3⃣ 环境适配

• 实验室内部：标准RG316即可

• 工业或室外：建议加防护护套，防止磨损或高温影响

小贴士 [环境适配]：

高温或潮湿环境下，带护套的RG316更耐用，寿命更长。

四、实战经验分享

在一次实验室布线中，我用BNC×RG316连接测试仪器和天线：

• 布线长度：12米

• 信号表现：稳定无丢失

• 布线效率：快速、灵活，维护方便

小贴士 [实战经验]：

布线前先规划走线路径，减少弯折和冗余长度，让信号更完整。

五、匹配总结

• 优势：信号稳定、低损耗、布线灵活

• 适用场景：射频通信、实验室测试、工业设备

• 匹配重点：阻抗一致、布线长度合理、环境适配

小贴士总结：

BNC×RG316是射频通信和测试设备的常用组合，合理选型和布线能显著提高信号稳定性和测量准确性。

The post 射频通信与测试设备中的BNC×RG316应用指南 appeared first on BNC接头网.

一、BNC直母头的优势

BNC直母头因其可靠、稳固、操作简单，一直深受工程师喜爱。

核心优势：

1. 高频传输稳定：50Ω阻抗标准，射频和视频信号都能顺利通过。

2. 抗振动与耐用性强：工业现场震动频繁，也不影响连接性能。

3. 安装便捷：即插即用，无需额外工具，提高布线效率。

工程提示：

选择优质BNC直母头可显著降低信号反射和衰减，尤其在高频应用中更明显。

?

?? 二、RG174线缆特点

RG174是一款小巧、灵活的50Ω同轴电缆，非常适合设备内部或空间受限的场景。

• 轻便柔软：方便在设备内部弯曲布线

• 阻抗标准：50Ω，匹配BNC直母头

• 高频传输能力：低损耗，支持射频与视频信号

选型经验：

高频场景下，RG174线缆要尽量控制长度，否则信号衰减会变大。

三、匹配原则解析

1⃣ 阻抗匹配是首要原则

BNC直母头与RG174都属于50Ω阻抗标准，保证信号稳定传输。

小贴士 [阻抗匹配]：

阻抗一致是信号稳定的基础，布线设计切勿忽视。

2⃣ 控制布线长度

RG174线径较小，长距离容易造成衰减。

小贴士 [长度控制]：

尽量缩短每段线缆长度，如果超过推荐值，可使用信号放大器。

3⃣ 环境适配

• 室内环境：直接使用即可

• 室外或潮湿环境：需加防水护套，避免紫外线和水汽侵蚀

小贴士 [环境适配]：

防水BNC配合加厚护套RG174，可以有效延长室外使用寿命。

?四、实战经验分享

在一次设备内部布线项目中，我使用BNC直母头+RG174：

• 布线长度：12米

• 信号表现：稳定无丢失

• 布线效率：快速灵活，现场维护方便

工程感悟：

BNC直母头与RG174在设备内部布线中表现可靠，操作便捷，是性价比极高的组合。

五、匹配总结

• 优势：信号稳定、布线灵活、维护方便

• 适用场景：工业自动化、设备内部、射频测试

• 匹配重点：阻抗一致、长度合理、环境适配

小贴士总结：

合理匹配BNC直母头与RG174，可实现低损耗、高稳定信号，是工程师推荐的标准方案。

The post 如何正确匹配BNC直母头和RG174线材？ appeared first on BNC接头网.

在同轴视频、监控系统与测试链路中，**BNC母对母（BNC Female–Female Adapter）**是一个非常常用的小型转接件。
它不复杂，却在实际项目里承担着“延长”“转接”“穿板”的重要角色。

两端同为母接口，可让两条 BNC 公头线缆顺利衔接，使系统布线更灵活、设备安装更自由。

以下将从结构、应用、线束搭配、工程师选型建议与品牌信息五个维度进行完整解析。

一、结构特点：双母端结构，让连接更自由

1）双母接口（Female–Female）

两端均为孔型接口，可直接对接两条 BNC 公头线缆，适用于视频与测试延长。

2）卡口锁紧结构

BNC 标志性的 bayonet 卡口，轻拧即可锁定，抗振动、不易松脱。

3）金属屏蔽外壳

多为铜壳或锌合金，表面镀镍或镀金，可有效降低外界干扰。

4）支持 50Ω / 75Ω 两种阻抗

• 75Ω 用于监控视频与广电系统

• 50Ω 用于射频、仪器仪表与测试设备

二、应用场景：监控、广电与测试系统的万能转接件

1）视频监控系统

同轴视频线延长
DVR/NVR 端转接
摄像头布线中继点

2）广播影像系统

机位信号延伸
切换台、调音台视频接口适配
视频矩阵前后级转接

3）电子测试与实验室

示波器延长跳线
射频测试平台排线
仪器仪表端口转接

4）机柜 / 设备面板穿板

母对母可作为“面板母座”使用
将内部信号引出到设备外侧，便于维护

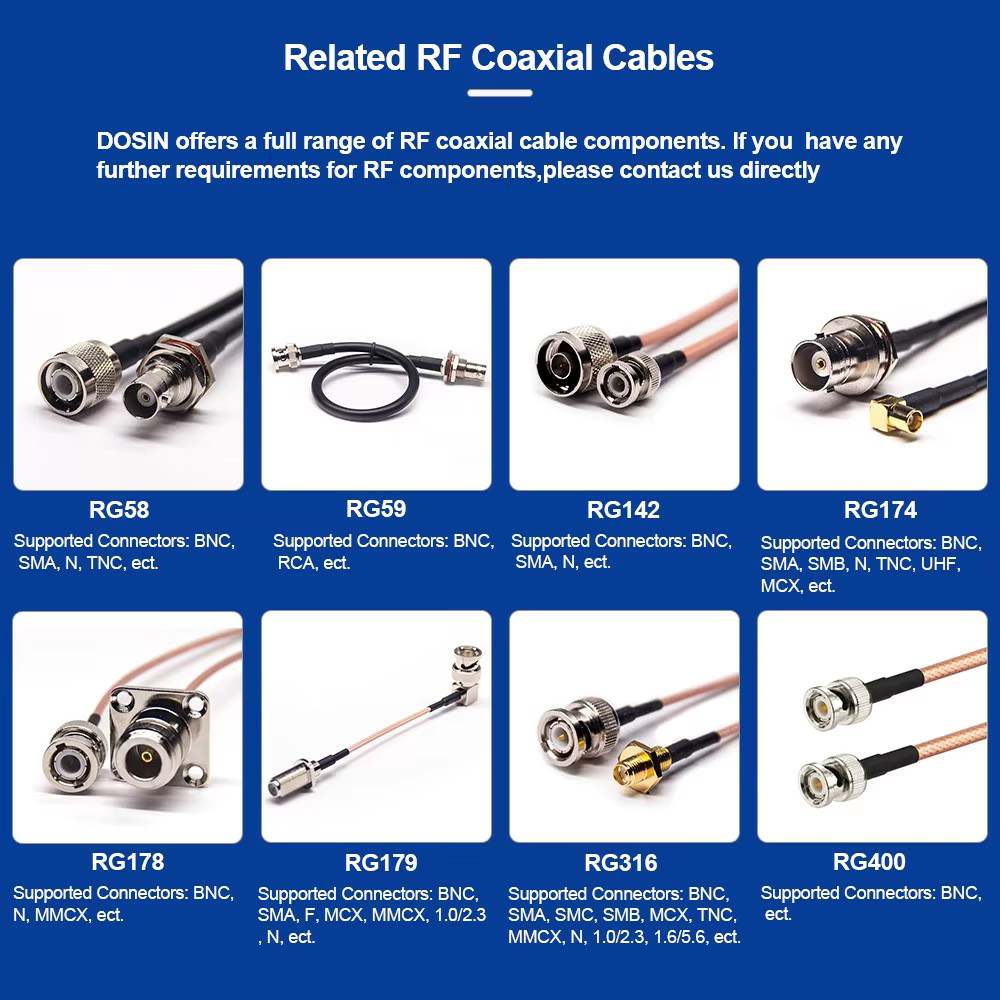

三、线束搭配解析：组成更灵活的布线方案

虽然 BNC母对母本身不带线，但常与同轴线组成系统方案。

常用线材搭配：

• RG58 / RG59 / RG6

• 50Ω 射频同轴线

• 75Ω 视频监控线

• 机柜内部短跳线

可定制模块：

• 线长

• 端接类型（BNC公头、母头、弯头）

• 屏蔽结构（单编织 / 多编织）

• 护套（PVC、PE、耐弯折 TPU）

适用于监控工程、测试平台、视频采集设备等。

四、工程师选型建议（实战版）

如果正在做视频或射频布线，建议按以下要点选择 BNC 母对母：

选择正确阻抗

• 视频监控：75Ω

• 射频调试：50Ω

考虑是否要固定在面板

如果用于设备外壳，请选 带螺母固定的穿板母对母

考虑插拔频率

多次拆装建议选择耐插拔等级更高的工业级型号。

看设备端口方向

直式、穿板式、加长式可按空间布局选择。

一句话总结：
阻抗要对，结构要稳，用途要清，才能避免信号损耗与松脱问题。

品牌信息（与原版保持一致）

德索连接器（Dosinconn）｜专注射频连接器与工业线束加工
工厂：广东江门
主营产品：BNC / SMA / N / TNC / UHF / M12 / M8 / FAKRA 等
服务：打样、小批量、中大批量、来图来样加工
应用：监控工程、通讯设备、仪器仪表、工业控制

邮箱：kenconn@foxmail.com
官网：http://m.chem707.cn/

The post BNC母对母：结构特点、应用场景与线束解析 appeared first on BNC接头网.

在视频监控、弱电工程、广播系统以及射频仪器中，BNC 转接头算是“万能适配器”。
它的存在解决了各种接口不匹配的问题，让不同设备、不同线缆之间实现标准化链接。

虽然是小小一颗转接头，却能显著提升布线效率与兼容性。
下面将从结构、应用、方式选择、线束加工与工程师建议几个维度进行解析。

一、结构特点：BNC转接头为什么这么万能？

BNC 转接头本质上是两端接口或结构不同的适配器，其核心结构特点包括：

① 双接口连接

BNC 转接头通常由两个不同类型的端子组成，例如：
BNC 公 BNC 母
BNC RCA
BNC SMA
BNC N 型
实现跨设备、跨部门的快速适配。

② 卡扣式结构 + 金属屏蔽

保持 BNC 的优势：

• 插拔迅速

• 锁扣稳定

• 抗干扰性能强
  非常适合视频信号、弱电监控与射频设备。

③ 全金属外壳（铜壳优于铁壳）

提升：

• 强度

• 屏蔽能力

• 使用寿命
  并减少干扰与信号损耗。

④ 阻抗类型分为 50Ω / 75Ω

• 视频监控 → 75Ω

• 射频测试 → 50Ω

工程中必须匹配使用。

二、应用场景：在哪些项目中必须用到 BNC 转接头？

BNC 转接头最常用于以下行业场景：

视频监控工程（CCTV）
BNC 公母转接、BNC RCA、BNC F 头等常见。

广播电视系统
摄像机、切换台、矩阵之间的接口适配。

仪器仪表与测试平台
示波器、频谱仪、信号发生器常需要转接头。

弱电综合布线
用于临时转换或设备改造、旧设备兼容。

实验室、研发测试
跨设备、高频?？槌Ｐ枋逝浣涌?。

视频采集卡、编码器、处理器
BNC 其他标准之间转换。

共同特征：
设备多样
接口标准不统一
需要快速适配与工程效率

三、常见类型说明（工程师可读版）

以下是视频/射频工程最常用的几类 BNC 转接方式：

① BNC 公 BNC 母

用于延长、转向或重新组织线序，最常见。

② BNC RCA

用于民用视频、老式监控系统。

③ BNC SMA

用于天线、射频模块与视频设备协同。

④ BNC N 型

用于测试平台与户外射频系统适配。

⑤ BNC T 型 / 双通 / 三通

用于信号分配、双设备同步输入。

⑥ BNC 公 公 / 母 母

解决性别不匹配问题。

无论哪种形式，本质都是为了统一接口与提升兼容性。

四、BNC转接线束：当转接不止是一个转接头

除了单独的转接头，工程中更常用：

① BNC 转接线束

长度可选 10cm～20m
支持：

• BNC RCA

• BNC SMA

• BNC F 头

• BNC IPEX

适合监控、测试、通信等场景。

② BNC 防水转接线

适用于户外、潮湿或恶劣环境。

③ BNC 面板转接线

用于设备后壳、工控机、机房机柜。

德索支持：
量产、小批量、定制加工与快速打样。

五、工程师选型建议（实战版）

给正在做监控、测试、射频工程的你几个快速判断：

视频监控系统

→ 选择 75Ω BNC 转接头
→ 常用 BNC RCA、BNC 公母转

射频、通信设备

→ 使用 50Ω BNC SMA / N 型

户外环境

→ 推荐 防水 BNC 转接线

信号灵敏或高频测试

→ 使用铜壳镀镍版本，避免铁壳信号不稳

设备接口不统一

→ 先做接口确认，再选配相应转接头

一句话总结：
BNC 转接头=设备兼容的快速解决方案，让布线更灵活、项目更高效。

品牌信息

德索连接器（Dosinconn）｜专注射频连接器与工业线束加工
工厂｜广东江门
应用行业｜安防监控、广播设备、通信设备、仪器仪表
官网：http://m.chem707.cn/

邮箱：kenconn@foxmail.com

The post BNC转接头：结构特点、应用场景与线束解析 appeared first on BNC接头网.

在视频监控、同轴传输、安防布线与广播系统中，BNC视频接头是最常见的标准接口之一。
虽然它体积不大，但在工程项目中扮演着信号稳定性、传输质量、抗干扰性能的关键角色。

为了让工程师、采购和安装人员快速理解 BNC 视频接头的特点，这篇文章从结构、应用场景、线束加工与工程实战建议几个方面展开解析。

一、结构特点：BNC为什么适合视频信号？

BNC 视频接头之所以在监控与广播行业使用多年，核心源自以下结构特点：

① 卡口式锁紧结构

这是 BNC 最典型的结构特征：
半旋卡紧
锁定明确
插拔快速且不易松动

非常适合震动设备、户外环境与需要快速更换的场景。

② 50Ω / 75Ω 两种阻抗版本

• 75Ω 用于视频传输（监控、广播）

• 50Ω 用于射频信号（测试、通信）

视频工程中必须使用 75Ω。

③ 金属屏蔽外壳

减少干扰
避免信号衰减
适合长距离同轴传输

④ 多种线缆规格可选

兼容常见视频线材：

• SYV75-3

• SYV75-5

• RG59

• mini 同轴

二、应用场景：BNC视频接头在哪里使用？

BNC 视频接头常见于各类视频信号系统：

安防监控系统（CCTV）
道路监控、广场监控、工业园区监控等。

广播电视系统
摄像机、切换台、矩阵系统。

视频采集设备
采集卡、监视器、视频转换器。

同轴视频传输线束
适合长距离传输、信号衰减小。

专业安防工程布线
施工、维护简单，抗干扰能力强。

共同特点：
长距离
抗干扰
高可靠性
需要标准化接口

三、性能特点：看似普通，却很讲究

为了让工程师更直观理解，用要点方式呈现：

① 阻抗一致才能匹配

视频系统必须用 75Ω BNC。
使用错误版本会导致：

• 信号模糊

• 拍点

• 图像干扰

② 材质影响寿命和信号质量

• 铜壳镀镍、镀金针芯效果最佳

• 便宜铁壳易氧化影响稳定性

③ 同轴结构决定传输质量

必须与线材一致阻抗：

• SYV75-3

• SYV75-5

• RG59

否则视频衰减严重。

④ 适合户外时可选 防水版

常搭配 IP67 外壳与防水尾套。

四、BNC视频线束加工：影响画质的关键环节

德索（Dosinconn）在视频工程中常见加工方式包括：

直头／弯头选择

直头用于常规布线
弯头适合狭窄空间、转角设备

支持多种线材

• SYV75 系列

• RG59 系列

• mini 同轴

• 特殊柔性线材定制

可做多种组合线束

• BNC–BNC 视频线

• BNC–RCA 转接线

• BNC–SMA 视频/射频混合方案

• 防水 BNC 视频线

专业级工艺要求

• 绝缘层不过度损伤

• 焊接点加固

• 屏蔽层完整压接

• 整线排布美观

高质量的加工直接影响视频画面稳定性。

五、工程师选型建议

给正在做视频布线的工程师几个快速判断标准：

监控与视频传输

→ 一律选用 75Ω BNC + SYV75-3 / 75-5 线材

距离较长（超过80米）

→ 推荐 SYV75-5 或更高规格

户外环境

→ 使用 防水 BNC（IP67）

空间狭窄

→ 使用 弯头 BNC

信号需要稳定可靠

→ 不要选择便宜铁壳，使用铜壳镀镍版本

一句话总结：
BNC 视频接头=可靠、稳定、高抗干扰的视频传输方案。

品牌信息

德索连接器（Dosinconn）｜专注射频连接器与工业线束加工
工厂｜广东江门
应用行业｜安防监控、广播设备、通信设备、仪器仪表
官网：http://m.chem707.cn/

邮箱：kenconn@foxmail.com

The post BNC视频接头：结构特点、应用场景与线束解析 appeared first on BNC接头网.

虽然体积小，但结构、屏蔽能力与稳定性都直接影响信号质量。下面我们系统解析它的结构、用途与选型关键点。

01｜BNC 公转母连接器的结构特点 ??

作为一种延长或中间适配接口，BNC 公转母连接器通常由高精度金属件构成，结构简单但要求稳定可靠。

核心结构特性：

• 公头 + 母座组合：一端 BNC 公头，一端 BNC 母座。

• 卡扣式锁定结构：标准旋转卡口，插拔快速稳定。

• 全金属屏蔽外壳：降低信号衰减、抗干扰能力强。

• 50Ω / 75Ω 双阻抗可选：满足射频或视频两大系统。

• 镀镍或镀金触点：保证低接触电阻与长期稳定性。

02｜BNC 公母延长转换的优势亮点

• 快速实现延长/转换：不用焊线或换线缆，随插随用

• 低损耗传输：保持阻抗一致性，稳定视频/RF信号

• 兼容仪器设备：示波器、监控系统、检测设备等通用

• 锁扣结构更安全：避免松动造成信号不稳定

03｜典型应用场景

BNC 公转母连接器常见于各种射频与视频信号场景中：

• 视频监控：用于同轴延长、设备接口重定向

• 广播电视系统：75Ω 视频信号优化传输

• 测试测量仪器：示波器、频谱仪、信号源

• 通信设备：射频信号转换、设备中转

• 工程安装维保：快速适配接口、免改线

当你需要“临时过渡”“延长几厘米”“改一下接口方向”时，它基本就是最佳解决方案。

04｜BNC 公对母连接器规格参数

项目	技术参数
连接方式	BNC 公头 BNC 母座
阻抗类型	50Ω / 75Ω
锁定方式	卡口旋锁式
屏蔽结构	全金属屏蔽外壳
导体材料	黄铜镀镍 / 镀金触点
频率范围	0～3GHz（依结构略有变化）
安装方式	直接插装，无需工具
应用系统	RF 射频 / 视频监控 / 仪器测量

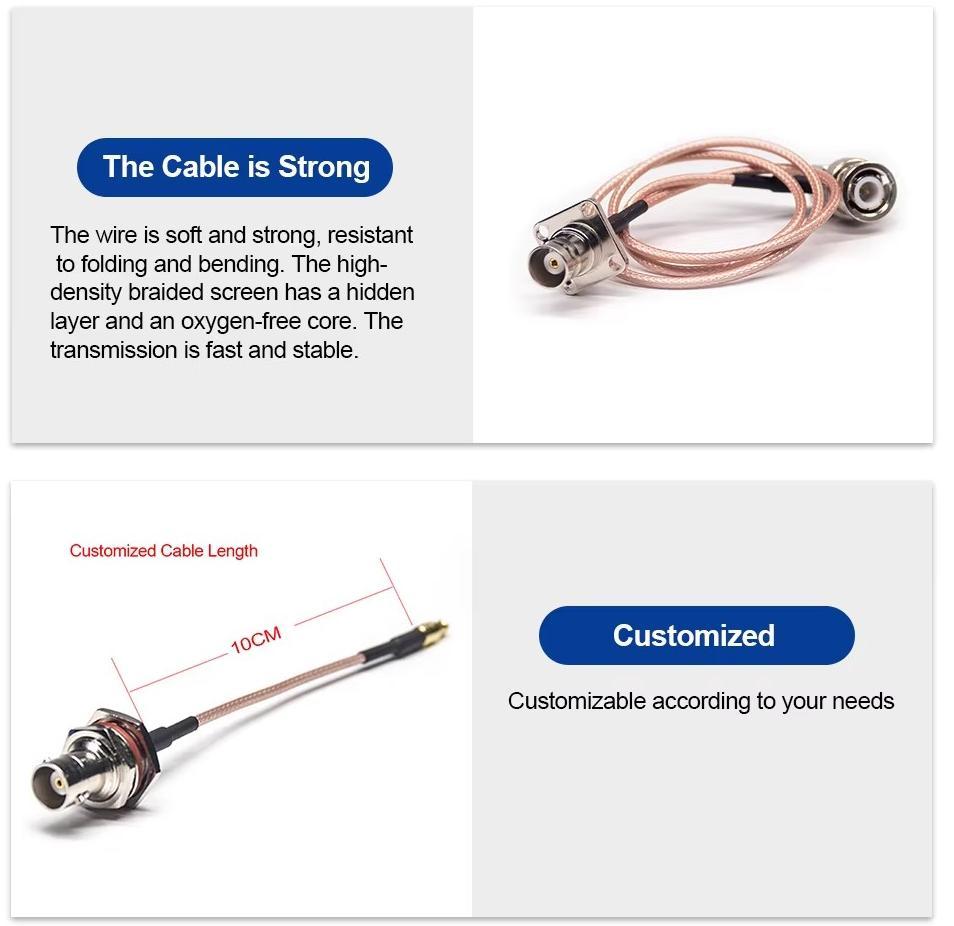

05｜支持线束定制（OEM/ODM）

为满足工程项目需求，我们可提供：

• BNC 公转母延长线（各长度可定制）

• BNC 公头／母头与 RG174／316／SYV75-3 定制线束

• BNC—SMA／BNC—N／BNC—IPEX 等混合跳线

• 屏蔽双层／防水版／柔性版线束加工

• 工程打号、束线、标签、喷码服务

全程支持批量生产、样品加急、准确阻抗调校。

工程师选型建议（实用贴）

选择 BNC 公母转换件时，可参考以下重点：

• 阻抗需匹配系统
  视频一般用 75Ω；射频多为 50Ω

• 优先选择全金属结构
  抗干扰更强，对于监控工程必选

• 注意插拔方向
  弯头 / 转接类型可根据布线合理选择

• 如需户外使用
  建议搭配防水结构或使用防水胶封装

• 高频测试场景
  选低损耗、高精度镀金触点版本

简而言之：
“信号越关键，越要选更高规格的公母转换器?！?/strong>
