德索连接器 · 王工

在监控系统里，有一种问题特别“玄学”：

画面时好时坏，一碰就正常。

很多人会先怀疑摄像头、电源、编码器，甚至开始重拉线。但在实际排查中，我见过太多类似案例，最后都指向同一个地方：

BNC接头内部的弹片，已经“没劲了”。

在德索连接器与项目现场的沟通中，这类问题几乎是“高频故障”。而它之所以难查，是因为——

它不是坏了，而是“慢慢失效”。

一、BNC接触稳定的核心，其实是“弹力”

很多人以为BNC靠的是卡口结构，但真正负责信号传输的，是内部这套接触系统：

• 中心针 中心弹片（信号通道）
• 外导体 外壳弹性接触（屏蔽通道）

关键点在于：

持续稳定的接触压力

只有弹片提供足够弹力，才能保证：

• 接触电阻稳定
• 阻抗连续
• 信号不抖动

二、什么是“弹性疲劳”

弹片一般由弹性金属制成，比如：

• 铍铜
• 磷青铜

在长期使用中（尤其频繁插拔），会出现：

弹性衰减（Elastic Fatigue）

表现为：

• 回弹力下降
• 接触压力减小
• 接触点变“松”

三、为什么会导致“信号闪烁”

当弹片弹力不足时，会发生一个关键变化：

接触从“稳定接触”变成“临界接触”

也就是说：

• 有时接触
• 有时不接触
• 受振动或微小位移影响

最终表现为：

画面闪烁 / 信号跳变 / 偶发黑屏

四、现场常见现象对照

如果你遇到以下情况，可以重点怀疑弹片问题：

五、为什么劣质BNC更容易出问题

低质量BNC接头，问题通常集中在这几方面：

1 材料不过关

弹片材料弹性差，恢复能力弱。

2 热处理工艺不稳定

导致弹性不一致，寿命短。

3 结构设计不合理

弹片受力集中，容易疲劳。

4 加工精度不足

初始接触状态就不稳定。

这些问题叠加后，就会让“寿命大幅缩水”。

六、工程中如何快速判断

在现场，可以用几个简单方法判断：

• 插拔手感是否松散
• 接头是否容易晃动
• 是否对振动敏感
• 是否存在“碰一下就好”的现象

如果这些同时存在，大概率就是弹片问题。

七、解决方案：别修，直接换

这一点很现实：

弹性疲劳是不可逆的

所以：

• 调整 → 只是暂时
• 挤压 → 可能更糟

最有效的方法：更换合格连接器

八、一个容易被忽略的认知

很多人会把问题归结为：

“设备不稳定”

但实际上：

连接结构的不稳定，才是源头

?? 写在最后

BNC接头看起来只是一个简单接口，但它内部的弹片结构却决定了接触是否长期稳定。一旦弹性疲劳，接触状态就会从“稳定”变成“随机”，从而引发各种看似无规律的信号问题。

在实际工程中可以明显感受到，很多监控系统的闪烁问题，并不是设备本身，而是连接器在长期使用中的结构变化。像德索连接器在相关产品设计与选材中，也会更加关注弹片材料与弹性稳定性，让连接器在长期使用中依然保持可靠接触。

很多时候，系统的不稳定，并不是复杂问题，而是这些最基础的结构在慢慢“失效”。

关于德索

德索连接器（Dosinconn）
专注射频同轴连接器与高频线束组件定制

拥有自有精密加工与装配能力，
支持 SMA、BNC、TNC、MCX/MMCX 等系列连接器及线束的开发、打样与批量生产。

工厂位于广东江门，
服务通信设备、测试测量、车载电子与工业射频应用领域客户。

The post 识别劣质BNC接头：为什么弹片弹性疲劳是监控信号闪烁的“元凶”？ appeared first on BNC接头网.

The post BNC 同轴线缆的主要用途深度挖掘：为什么在 2026 年它依然是广电行业的“唯一真神”？ appeared first on BNC接头网.

德索连接器 · 王工

很多工程师会有一个“默认认知”：
BNC接口适合中低频，到了高频自然该换SMA。

这句话没错，但在实际项目中，我见过不少“边界场景”：
系统工作频率已经接近甚至超过3GHz，但仍在使用BNC接口。

结果往往是：链路能通，但性能开始“发虚”——损耗变大、驻波不稳定、测试结果波动。

前段时间在一个测试项目中，我们就遇到类似情况。排查下来，问题不只是接口类型，而是更细的一层：
连接器内部介质材料的差异。

在德索连接器的产品评估中，这一块其实非常关键。今天就从工程角度，把这个问题讲清楚。

一、为什么3GHz是一个“分水岭”

在低频或中频范围内，连接器内部材料的影响相对有限。但当频率进入GHz级之后：

电磁场行为发生变化

具体表现为：

• 信号波长变短
• 对结构尺寸更敏感
• 对材料介电特性更敏感

尤其是介质材料，会直接影响：

• 信号传播速度
• 电场分布
• 损耗特性

二、BNC内部介质材料的作用

在BNC连接器中，介质材料（通常用于支撑中心导体）不仅仅是绝缘体，它还参与构建同轴结构。

其关键参数包括：

• 介电常数（εr）
• 介质损耗（tanδ）

这两个参数会直接影响高频性能。

三、不同介质材料的性能差异

在实际产品中，常见的介质材料主要有：

在3GHz以上：

材料差异会被明显放大

四、高频损耗是怎么产生的

在BNC接口中，高频损耗主要来自两个方面：

1 导体损耗

来自金属材料与表面状态（趋肤效应影响）。

2 介质损耗（重点）

信号在传播过程中，会在介质中产生能量损耗。

如果材料损耗较大，就会表现为：

• 插入损耗增加
• 信号幅度下降

五、不同材料在高频下的实际表现

在工程测试中，可以观察到以下趋势：

这也是为什么一些“看起来一样”的BNC，在高频测试中表现差异很大。

六、一个常见误区

很多人会认为：

“只要是BNC，性能都差不多”

但实际上：

结构一致 ≠ 性能一致

尤其在高频环境中：

• 材料差异
• 加工精度
• 同轴度控制

都会影响最终表现。

七、工程应用中的建议

如果你的系统已经接近或超过3GHz，可以重点关注：

• 是否使用低损耗介质（如PTFE）
• 连接器是否具备高频设计能力
• 是否有实际高频测试数据支持

在一些情况下，选择高性能BNC仍然可行，但需要明确其性能边界。

?? 写在最后

BNC连接器在很多应用中依然非常可靠，但当频率进入3GHz以上时，内部结构和材料的影响会被显著放大。尤其是介质材料，它直接参与电磁场的形成，一旦损耗较大，就会影响整个链路的信号质量。

在实际项目中可以明显感受到，高频系统的稳定性往往不只是设计问题，还和器件内部材料密切相关。像德索连接器在相关产品开发中，也会更加关注介质材料选择和结构一致性控制，让连接器在更高频段依然保持稳定表现。

很多时候，系统性能的差异，并不是来自宏观设计，而是来自这些“看不见”的材料细节。

The post BNC接口高频损耗分析：探讨不同介质材料对3GHz以上信号传输的影响 appeared first on BNC接头网.

在视频监控、测试设备或者射频系统中，BNC接头用久了出现接触不良，其实是个非常常见的问题。很多时候表现为：

• 画面偶尔闪一下
• 信号时有时无
• 轻轻一动接口就恢复

前段时间在客户现场排查时，就遇到一批设备出现类似情况。换设备、换线缆都没解决，最后拆开接头才发现：BNC内芯已经有轻微松动和缩进。

这种问题在长期使用或频繁插拔的场景下很容易出现。在德索连接器与客户的实际沟通中，这类问题基本属于“高频故障项”。今天就从实战角度聊一聊：

BNC接头内芯松动或缩进，如何用最简单的方法做应急修复。

一、为什么内芯问题会导致信号异常

BNC连接器虽然是卡口结构，但内部同样是一个完整的同轴传输体系。

内芯（中心针）的作用是：

• 传输信号
• 提供接触导通
• 保持结构同轴

一旦出现：

• 松动
• 缩进
• 偏移

就会导致：

接触不稳定
信号断续
干扰增加

二、内芯松动/缩进的常见原因

在实际使用中，问题通常来自以下几个方面：

1 长期插拔磨损

卡口结构虽然方便，但频繁操作会导致内部结构疲劳。

2 压接或装配不良

部分接头在生产或装配过程中，内芯固定不牢。

3 外力拉扯线缆

线缆受力会传递到接头内部，导致内芯位移。

4 使用低质量连接器

材料和结构强度不足，更容易出现松动问题。

三、如何快速判断是不是内芯问题

现场可以用几个简单方法快速判断：

如果符合这些情况，基本可以确认是内芯问题。

四、最简单的应急修复方法

以下方法适用于现场临时处理，不建议长期使用

1 轻微顶出内芯

使用细针或镊子，从接口方向轻轻将内芯向外调整。

关键点：

• 动作要轻
• 一次微调即可
• 避免弯曲

2压紧固定结构

如果内芯是松动状态，可以轻微压紧周围固定结构（例如压接区域）。

3 调整对接端弹片

有时候问题来自母头，可以适当调整弹片增加接触压力。

4 使用转接头过渡

在无法拆解的情况下，加一个转接头有时可以恢复接触稳定性。

五、这些操作一定要避免

在现场修复时，有几个“高风险操作”需要避免：

• 不要用力拉内芯
• 不要反复来回调整
• 不要使用硬物强顶
• 不要长期依赖修复接头

否则可能导致彻底损坏。

六、为什么只能作为临时方案

从结构角度来看，一旦内芯已经发生松动或位移，说明连接器内部结构已经受损。

即使暂时恢复，也可能存在：

• 接触不稳定
• 阻抗不连续
• 高频性能下降

因此更可靠的方式仍然是：

更换新的连接器或线缆

?? 写在最后

BNC接头内芯松动或缩进，是一个非常典型但容易被忽略的问题。它不会完全失效，却会带来各种“偶发性故障”，给排查带来很大干扰。

在实际工程中，这类问题往往出现在长期使用或频繁操作的场景中。很多时候，并不是系统本身出现问题，而是连接结构中的细节发生了变化。像德索连接器在相关产品设计中，也会在结构稳定性和装配一致性上做一些优化，以减少类似问题的发生。

但从经验来看，一旦连接器内部结构已经发生变化，应急修复只能作为临时手段。真正稳定的解决方式，仍然是使用状态良好的连接器。

很多射频问题，说复杂也复杂，但往往就是这些小细节在“作怪”。

The post BNC接头内芯最简单修复方法： 解决针芯松动或缩进的应急技巧 appeared first on BNC接头网.

前段时间在一次客户设备调试中，我们测试一段BNC连接链路时就遇到了类似情况。更换线缆、电缆长度甚至测试仪器之后，结果依然没有明显改善。后来拆开接口结构进行检查才发现，问题来自连接器内部 内导体与介质支架之间的结构过渡不连续。在德索连接器日常做结构优化时，这其实是一个非常典型、也非常关键的射频设计细节。

今天就从工程角度聊一聊：为什么BNC接口内部结构的不连续，会直接导致反射损耗增加。

一、什么是反射损耗

在射频系统中，反射损耗（Return Loss） 是衡量阻抗匹配程度的重要指标。

简单来说，它表示的是：

信号在接口处被反射回去的能量比例。

如果连接器结构保持良好的阻抗连续性，大部分信号会顺利通过；而一旦结构发生突变，就会产生反射。

通常情况下：

• 反射损耗越大（数值越高），说明匹配越好
• 反射损耗越小，说明信号反射越严重

二、BNC连接器内部的传输结构

很多人把BNC连接器看作一个简单的机械接口，但从射频角度来看，它实际上是一个 短距离同轴传输结构。

内部主要包含三个关键部分：

1. 内导体（中心针）
2. 介质支架（绝缘体）
3. 外导体（连接器壳体）

这三个结构共同决定了连接器内部的 特性阻抗。

如果结构比例发生变化，就会造成阻抗不连续。

三、内导体结构变化带来的影响

在一些低质量连接器中，中心针的直径和位置控制并不稳定。

例如：

• 中心针过粗
• 中心针偏离轴线
• 中心针过渡结构突变

这些情况都会改变电场分布，从而导致阻抗突变。

一旦信号遇到这样的结构变化，就会产生局部反射。

?? 四、介质支架不连续带来的问题

介质支架通常采用 PTFE等低损耗材料，用于固定中心导体并保持结构同轴。

但在一些设计或加工精度不够的连接器中，可能会出现以下问题：

• 介质长度不一致
• 介质与外导体接触不均匀
• 介质结构出现台阶变化

这些结构不连续会导致电场分布突然变化，从而引起阻抗波动。

在高频信号环境中，这种影响会更加明显。

五、结构不连续对反射损耗的影响

在实验室测试中，可以明显观察到结构变化带来的影响。

这也是为什么一些看起来结构差不多的BNC连接器，在实际测试中性能差异很大的原因。

六、工程设计中如何避免这些问题

在射频连接器设计和选型时，通常需要重点关注几个方面：

• 结构同轴度控制
• 中心导体尺寸精度
• 介质支架过渡设计
• 加工公差控制

这些看似微小的结构细节，往往决定了连接器在高频环境中的表现。

?? 写在最后

从射频工程角度来看，连接器不仅仅是一个简单的接口，它本质上也是一段短距离的传输线。只要内部结构出现不连续，就有可能引入阻抗突变，从而带来信号反射。

像BNC这样的经典同轴连接器，其实在结构设计上已经非常成熟。但在实际制造过程中，尺寸控制、同轴度以及介质结构的细节依然非常关键。像德索连接器在开发BNC系列产品时，也会对这些关键结构进行严格控制，以保证连接器在不同应用场景下都能保持稳定的射频性能。

很多时候，射频系统的稳定性，并不是由复杂电路决定的，而是由这些隐藏在结构内部的细节共同构成的。

The post BNC接口反射损耗成因：解析内导体与介质支架的不连续性 appeared first on BNC接头网.

在德索连接器与客户的技术沟通中，这类问题其实并不少见。很多时候连接器本身没有问题，但如果在线束加工环节处理不好，屏蔽层没有可靠接触，就会直接影响整个射频链路的稳定性。今天就结合实际工程经验，系统聊一聊：BNC连接器线束加工中如何避免屏蔽层接触不良的问题。

一、为什么屏蔽层接触质量如此重要

在同轴电缆结构中，屏蔽层不仅仅是机械结构的一部分，它承担着非常重要的作用：

• 抑制电磁干扰
• 保持信号完整性
• 维持阻抗稳定
• 防止信号泄露

如果屏蔽层与连接器外导体之间接触不良，就可能导致以下问题：

• 信号衰减增加
• 驻波比上升
• 外界电磁干扰进入系统
• 高频信号稳定性下降

这些问题在低频系统中可能不明显，但在射频或高速信号环境中会被明显放大。

二、BNC线束加工的关键工艺步骤

一个可靠的BNC线束加工流程通常包括以下几个步骤：

1. 电缆剥线
2. 屏蔽层整理
3. 压接或焊接中心导体
4. 屏蔽层固定
5. 外壳压接
6. 连接器装配

在这些步骤中，屏蔽层整理与固定是最容易被忽略的环节。

三、屏蔽层接触不良的常见原因

在实际生产中，导致屏蔽层接触不良的原因通常集中在以下几个方面：

这些看似细小的问题，在高频环境下都会直接影响射频性能。

四、避免屏蔽层接触不良的实用方法

结合实际加工经验，可以通过以下几个方式有效提升连接质量。

1 选择匹配的电缆规格

不同BNC连接器通常对应不同电缆型号，例如：

• RG58
• RG59
• RG174

如果电缆外径不匹配，压接后屏蔽层可能无法形成完整接触。

2 使用标准剥线工具

手工剥线虽然方便，但很容易损伤屏蔽层结构。
使用专用剥线工具可以保证：

• 剥线长度一致
• 屏蔽层完整
• 不损伤介质层

3 保证压接模具匹配

压接连接器时，模具规格必须与连接器结构匹配。

压接过松会导致接触不良，压接过紧则可能损坏屏蔽结构。

4 加强加工质量检测

在生产过程中，建议增加以下检测步骤：

• 拉力测试
• 导通测试
• 驻波比测试

这些检测可以提前发现潜在问题，避免设备安装后再返工。

五、BNC线束加工在实际应用中的挑战

在一些复杂应用环境中，例如：

• 工业自动化设备
• 广播电视系统
• 视频监控网络

线束不仅需要保证信号质量，还要面对震动、温度变化以及长期使用等因素。

因此，线束加工不仅是简单的装配工作，更是整个射频系统可靠性的重要环节。

?? 写在最后

在射频工程领域，很多问题看似来自设备或电路，但真正的原因往往隐藏在一些不起眼的细节中，比如连接器线束的加工质量。

BNC连接器作为一种经典的射频接口，在很多系统中依然被广泛使用。而要让它稳定工作，除了连接器本身的结构设计外，线束加工工艺同样重要。

像德索连接器在实际项目中，也会根据不同电缆规格与应用环境对连接结构进行适配和验证，以保证连接器在实际应用中的稳定性。很多时候，一个可靠的射频系统，正是这些细节逐步打磨出来的结果。

The post BNC连接器线束加工工艺：如何防止信号屏蔽层接触不良？ appeared first on BNC接头网.

?

接线工作完成后，首先进行外观检查。仔细查看连接器与线缆的连接部位是否紧密贴合，有无缝隙或松动迹象。同时，检查连接器外壳与设备接口的贴合情况，以及螺纹连接处是否存在滑丝、错位等异常情况，一旦发现问题，应及时进行返工处理。德索的产品凭借其精良的制造工艺，在外观质量上有较高标准，正常接线后外观紧密贴合，减少因外观瑕疵导致的连接隐患。

The post 深度揭秘！射频连接器接线技术要点 appeared first on BNC接头网.

三轴Bnc连接器母头弯式插板接PCB板75欧姆镀镍

The post 三轴Bnc连接器母头弯式插板接PCB板75欧姆镀镍 appeared first on BNC接头网.

直式母头BNC射频同轴镀金连接器

The post 直式母头BNC射频同轴镀金连接器 appeared first on BNC接头网.

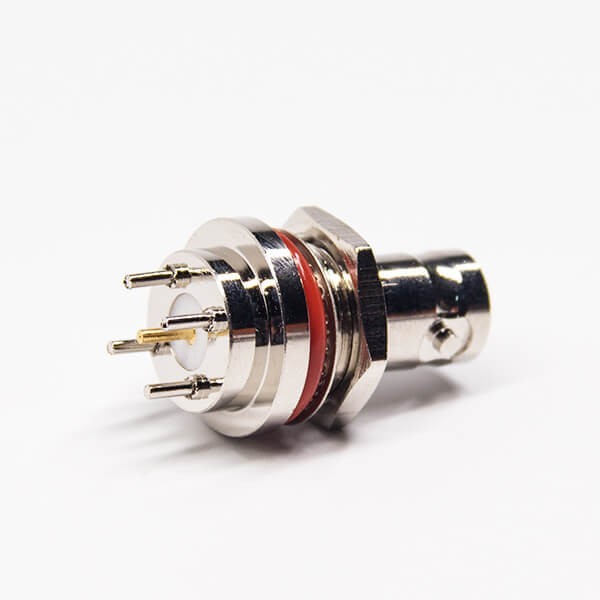

直式穿墙BNC射频同轴直式母头连接器
